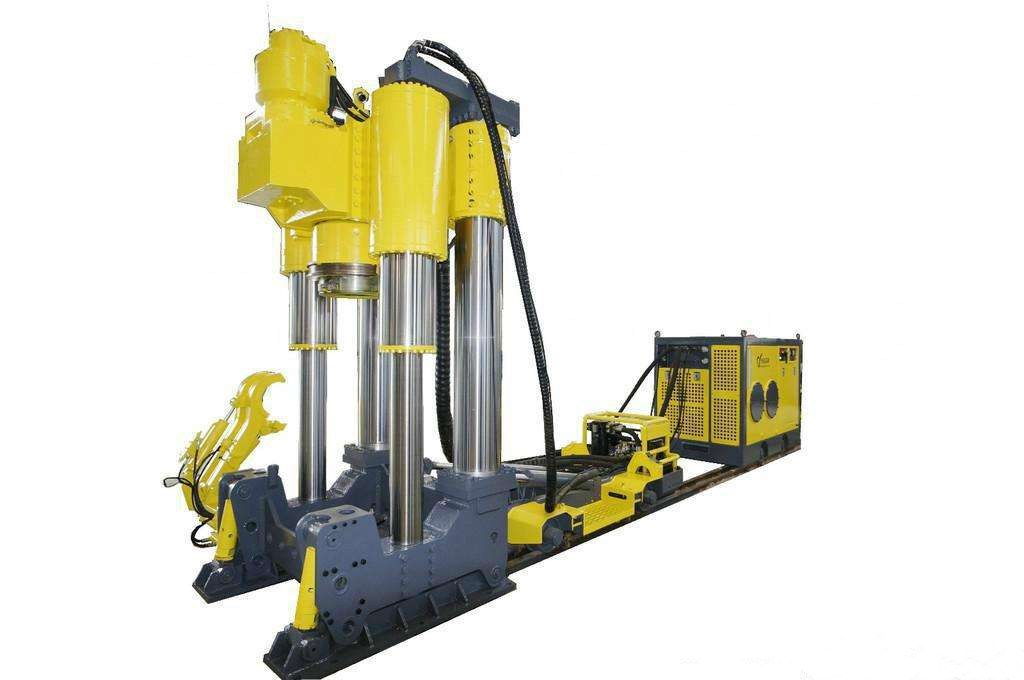

天井钻机是由转动结构、推动结构、送杆结构和液压及其电气控制设备等设施构成的。下面我来介绍一下他的结构吧。

　　1发动机：即天井钻机的转动结构，主要是由电机、减速机或液压马达、液压泵等构成。使用电机转动的钻机，生产及其修理简单，但尺寸过大，质量较重、不可以控速;使用液压泵转动的钻机，尺寸小，质量轻，能够无级控速，但对生产及其修理标准较高。

　　2推动结构：通常配有两个推动油压缸，摆放在发动机上转动结构的两边。以便防止双缸推动时发生不同步的情况，还有使用单缸推动的。因为推动油压缸与发动机相接，所以，发动机可随油压缸的升缩而上下运动。

　　3机架:它是发动机上下运动的导轨，有圆型管和槽形导轨2种。钻机作业时，以机架向导，利用推动油压缸推拉发动机，并牵动钻具、钻头实现钻入。机架与机座联接，机架的方向能够 利用斜撑油压缸实现调整，并利用定位螺杆稳定，定位螺杆还可以用来细调机架的方向。

　　4机座:是天井钻机的根基。它的上端与推动油压缸2和机架3联接，下端用地脚螺丝稳定在混凝土根基上。

　　5卡盘:是将钻具衔接在发动机上，用来传送转矩及其轴向推动力的设备。

　　6钻具装卸器:是自动上下钻具用的设备。

　　以上就是天井钻机的结构组成了
